聚四氟乙烯管件烧结工艺的三个阶段

    上一篇我们送上的文章是结构抗震设计中四氟板的构造影响为了更加全面的介绍聚四氟乙烯制品的各项性能、规格、参数等等，我们将持续发布最新知识，帮助大家了解更多的信息。

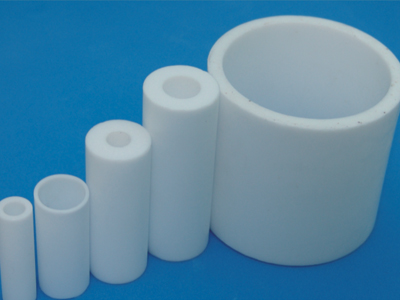

    聚四氟乙烯管件的烧结工艺分为三个阶段：升温、保温和降温。升温是预成型物由室温加热到烧结温度，由结晶相转变为无定型相的过程。聚四氟乙烯管件加热后体积膨胀，在熔点时体积膨胀约25%。保温层就是将达到烧结温度的预成型产品在此温度下保持一定时 间，使整个制品达到完全透明的过程。隔热过程中，聚四氟乙烯管件的分子运动加剧，颗粒间的界面消失，形成紧密的连续体。聚四氟乙烯管件连接件烧结温度一般为375℃。

    聚四氟乙烯管件降温冷却是将预制件烧结后由保温温度降低到室温的过程。聚四氟乙烯管件烧结工艺中，树脂由非晶态转变为晶态， 冷却速度受产品尺寸的限制。冷却过程中，在其结晶速率较高的温度范围内，保持一定的保温时间，使聚四氟乙烯管件预型件内外温度趋于平衡。



ptfe生料带的使用磨合阶段应注意什么在下一篇继续做详细介绍，如需了解更多，请持续关注。
本文由聚四氟乙烯管件烧结工艺的三个阶段生产厂家扬中市威宇氟塑制品有限公司于2021/5/17 11:07:08整理发布。
转载请注明出处：http://www.xnxk.com.cn/news/4343.html。
